OCI Image Format Specification v1.0.1を読んで

skopeo

まえおき

発端

めちゃくちゃ興味あり〼 https://t.co/gHfAV5rbEU

— うなすけ (@yu_suke1994) 2018年11月30日

頭の中には設計があるんですが、…
OCIの仕様を再確認するところから…

— Uchio KONDO 🔫 (@udzura) 2018年11月30日

とりあえずブログかキータ

— Uchio KONDO 🔫 (@udzura) 2018年11月30日

という訳で、書きました。

OCI Image とは

Open Container Initiativeによって定められた、コンテナイメージフォーマットの標準仕様です。

詳しくは Open Container Initiativeによるコンテナランタイムとコンテナイメージの最初の標準化作業が完了、「OCI v1.0」発表 - Publickey にて。

OCI Imageを触ってみる

現在、OCI ImageをdownloadできるDocker HubのようなWebサイトは知る限りありません。なので、自分でOCI Imageを作成する必要があります。

まずはDocker Imageから

まず、Docker Hubにて公開されているDocker imageをdownloadするところからです。以下のコマンドで、Docker Hubからダウンロードしたimageをtarballとして扱うことができるようになります。

$ docker image pull ruby:2.5.3-slim-stretch
$ docker save ruby:2.5.3-slim-stretch --output ruby_253_slim_stretch.tar

このtarを展開してみましょう。

$ tar -xf ruby_253_slim_stretch

すると、manifest.json というファイルができているので、見てみます。

[
  {
    "Config":"b1c1603e80c648f3ab902b0259ab846a7779d0780124bf9e417dd4b8c3cea296.json",
    "RepoTags":[
      "ruby:2.5.3-slim-stretch"
    ],
    "Layers":[
      "aeff88bcdbbd12ea45c023c45f97b870492092899651c811b2ef26ae7fdf3120/layer.tar",
      "c61a4dce9ddcebd63027d09811998052c9b2cdb3a379c297277cf755dfcf1420/layer.tar",
      "de2944e57fc93c2f354420cb36210fd1181687a990ffd7123600fdaecba3ee83/layer.tar",
      "49c3631e8651776127d66adb995e78af1e2cfc52b7a10a20df0d92d837258419/layer.tar",
      "eb50b8a8210f1b43ff1571598e66b694844b2dcf6fbaa0691e8af6b7c80dcaa7/layer.tar"
    ]
  }
]

なるほど、これはOCI image specを読むとわかるのですが、OCIに定められている形式のJSONではありませんね。

skopeo

ここで、containers/skopeo というtoolを使用して、Docker imageをOCI imageに変換してみます。

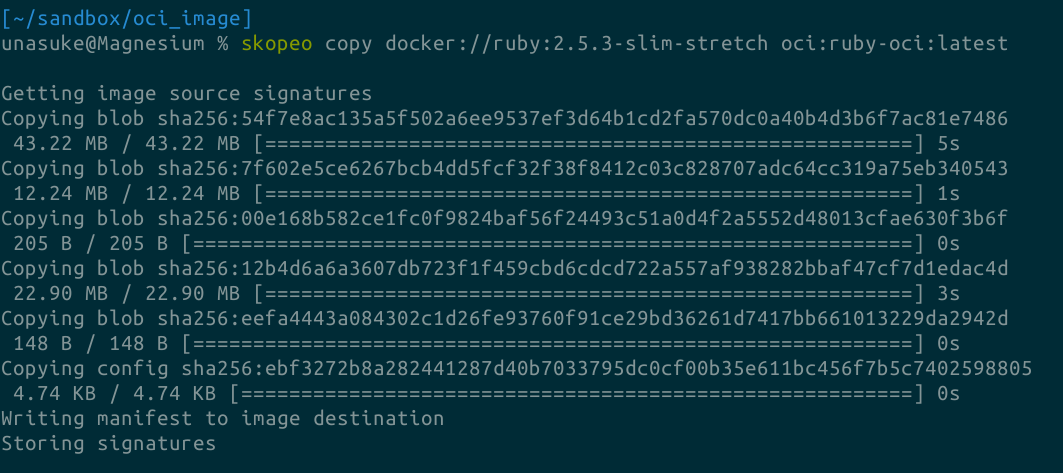

$ skopeo copy docker://ruby:2.5.3-slim-stretch oci:ruby-oci:latest

すると、 ruby-oci/index.json というファイルができているので、見てみます。

{
  "schemaVersion":2,
  "manifests":[
    {
      "mediaType":"application/vnd.oci.image.manifest.v1+json",
      "digest":"sha256:a3843587af4f3e838f3e1a10649631144d4dcf4391980b64f3b902d81048057c",
      "size":976,
      "annotations":{
        "org.opencontainers.image.ref.name":"latest"
      },
      "platform":{
        "architecture":"amd64",
        "os":"linux"
      }
    }
  ]
}

なるほど、これは OCI Image Specに定められている image manifest fileですね。

以下、OCI Image Format Specification v1.0.1

自分なりに理解しようと翻訳したもののメモになります。 正確性の保証はないです。誤訳とかあります。最後のほう力尽きてます。


Open Container Initiative Image Format Specification v1.0.1

Overviewで語られていること

high level image manifest にはcontentsとdependencies of the image including the content-addressable(連想?) identity of one of more file system layer changeset archives、展開すると最終的に実行可能なファイルシステムになる

image configuration にはapplication arguments, environmentsなどの情報

image indexには high level manifest list of manifests and discriptorsのpointが含まれる

それらのmanifestsは異なるimageの実装 ←プラットフォームや他の属性によって変化することができる

Build diagram

一度作成されたOCI imageは名前によって探索(discovered)、ダウンロード、hashによる検証、署名による信頼、OCI Runtime Bundleへの展開ができる

(No Title)

Understanding the specification

components of the specは以下を含む

optional featureとしてSignaturesやNamingが仕様に含まれるかもしれない。

OCI Image Media Types

HTTP responseのContent-Typeで上の値を返すなどのように、typeを返すなにかしらの方法を実装してもよい(MAY)、また実装はmedia typeとdigestを期待してよい? 実装は返却されたmedia typeを尊重する必要がある(SHOULD)

Compatibility Matrix

前方・後方互換を可能な限り維持する必要がある。

似た、または関連するmedia typeは以下

Relations

Image indexは複数のImage manifestを持つ。Image manifestとImage JSON(config)は1対1。Image manifestはLayerのtar archiveを複数持つ。 Discriptorは全ての参照を持つ。

OCI Content Discriptors

properties

Digests

こういう形式

sha256とsha512がRegistered algorithmsとされている。sha256はMUSTでsha512はMAY。

Example

{
  "mediaType": "application/vnd.oci.image.manifest.v1+json",
  "size": 7682,
  "digest": "sha256:5b0bcabd1ed22e9fb1310cf6c2dec7cdef19f0ad69efa1f392e94a4333501270",
  "urls": ["https://example.com/example-manifest" ]
}

OCI Image Layout Specification

OCI Image LayoutはOCI content-addressable blobs と location-addressable references のための directory構造を表す(?) Layoutではtarやzipなどのarchive formats、nfsなどの共有ファイルシステム、http、ftp、rsyncなどのネットワークによるファイル取得を使用してもよい。

あるimage layoutと参照は、manifestと指定された順序で適用されるfilesystem layerとOCI runtime specificationのconfig.jsonへ変換できるimage configurationがあればOCI Runtime Specification bundleを何らかのtoolによって作成できる。(?)

Content

Example

$ cd example.com/app/
$ find . -type f
./index.json
./oci-layout
./blobs/sha256/3588d02542238316759cbf24502f4344ffcc8a60c803870022f335d1390c13b4
./blobs/sha256/4b0bc1c4050b03c95ef2a8e36e25feac42fd31283e8c30b3ee5df6b043155d3c
./blobs/sha256/7968321274dc6b6171697c33df7815310468e694ac5be0ec03ff053bb135e768

$ shasum -a 256 ./blobs/sha256/afff3924849e458c5ef237db5f89539274d5e609db5db935ed3959c90f1f2d51
afff3924849e458c5ef237db5f89539274d5e609db5db935ed3959c90f1f2d51 ./blobs/sha256/afff3924849e458c5ef237db5f89539274d5e609db5db935ed3959c90f1f2d51

Blobs

Example

$ cat ./blobs/sha256/9b97579de92b1c195b85bb42a11011378ee549b02d7fe9c17bf2a6b35d5cb079 | jq
{
  "schemaVersion": 2,
  "manifests": [
    {
      "mediaType": "application/vnd.oci.image.manifest.v1+json",
      "size": 7143,
      "digest": "sha256:afff3924849e458c5ef237db5f89539274d5e609db5db935ed3959c90f1f2d51",
      "platform": {
        "architecture": "ppc64le",
        "os": "linux"
      }
    },
...
$ cat ./blobs/sha256/afff3924849e458c5ef237db5f89539274d5e609db5db935ed3959c90f1f2d51 | jq
{
  "schemaVersion": 2,
  "config": {
    "mediaType": "application/vnd.oci.image.config.v1+json",
    "size": 7023,
    "digest": "sha256:5b0bcabd1ed22e9fb1310cf6c2dec7cdef19f0ad69efa1f392e94a4333501270"
  },
  "layers": [
    {
      "mediaType": "application/vnd.oci.image.layer.v1.tar+gzip",
      "size": 32654,
      "digest": "sha256:9834876dcfb05cb167a5c24953eba58c4ac89b1adf57f28f2f9d09af107ee8f0"
    },
...
$ cat ./blobs/sha256/5b0bcabd1ed22e9fb1310cf6c2dec7cdef19f0ad69efa1f392e94a4333501270 | jq
{
  "architecture": "amd64",
  "author": "Alyssa P. Hacker <alyspdev@example.com>",
  "config": {
    "Hostname": "8dfe43d80430",
    "Domainname": "",
    "User": "",
    "AttachStdin": false,
    "AttachStdout": false,
    "AttachStderr": false,
    "Tty": false,
    "OpenStdin": false,
    "StdinOnce": false,
    "Env": [
      "PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin"
    ],
    "Cmd": null,
    "Image": "sha256:6986ae504bbf843512d680cc959484452034965db15f75ee8bdd1b107f61500b",
...
$ cat ./blobs/sha256/9834876dcfb05cb167a5c24953eba58c4ac89b1adf57f28f2f9d09af107ee8f0
[gzipped tar stream]

oci-layout file

これ。

{
    "imageLayoutVersion": "1.0.0"
}

index.json

必須。image-layoutの参照、descriptorsのentry pointになる。/index.json に置かれる。 "org.opencontainers.image.ref.name" にイメージのtagが格納される?

{
  "schemaVersion": 2,
  "manifests": [
    {
      "mediaType": "application/vnd.oci.image.index.v1+json",
      "size": 7143,
      "digest": "sha256:0228f90e926ba6b96e4f39cf294b2586d38fbb5a1e385c05cd1ee40ea54fe7fd",
      "annotations": {
        "org.opencontainers.image.ref.name": "stable-release"
      }
    },
    {
      "mediaType": "application/vnd.oci.image.manifest.v1+json",
      "size": 7143,
      "digest": "sha256:e692418e4cbaf90ca69d05a66403747baa33ee08806650b51fab815ad7fc331f",
      "platform": {
        "architecture": "ppc64le",
        "os": "linux"
      },
      "annotations": {
        "org.opencontainers.image.ref.name": "v1.0"
      }
    },
    {
      "mediaType": "application/xml",
      "size": 7143,
      "digest": "sha256:b3d63d132d21c3ff4c35a061adf23cf43da8ae054247e32faa95494d904a007e",
      "annotations": {
        "org.freedesktop.specifications.metainfo.version": "1.0",
        "org.freedesktop.specifications.metainfo.type": "AppStream"
      }
    }
  ],
  "annotations": {
    "com.example.index.revision": "r124356"
  }
}

OCI Image Manifest Specification

imageと、そのコンポーネントのために生成された一意なIDからハッシュ可能なimageのconfigurationimage modelをサポートした参照可能なimageを作成すること、platform固有のmanifestを含んだ"fat manifest"による複数architecture対応のimageの実現、OCI Runtime Specificationへの変換の3つを目標にしている。

Image Manifest

image indexはarchitectureやOSごとに展開可能なそれぞれのimageの情報を持つが、image manifestは特定のarchitecture、OSに対する単一のcontainer imageにおけるconfigurationとlayerの集合を提供する。

Image Manifest Property Descriptions

Example

{
  "schemaVersion": 2,
  "config": {
    "mediaType": "application/vnd.oci.image.config.v1+json",
    "size": 7023,
    "digest": "sha256:b5b2b2c507a0944348e0303114d8d93aaaa081732b86451d9bce1f432a537bc7"
  },
  "layers": [
    {
      "mediaType": "application/vnd.oci.image.layer.v1.tar+gzip",
      "size": 32654,
      "digest": "sha256:9834876dcfb05cb167a5c24953eba58c4ac89b1adf57f28f2f9d09af107ee8f0"
    },
    {
      "mediaType": "application/vnd.oci.image.layer.v1.tar+gzip",
      "size": 16724,
      "digest": "sha256:3c3a4604a545cdc127456d94e421cd355bca5b528f4a9c1905b15da2eb4a4c6b"
    },
    {
      "mediaType": "application/vnd.oci.image.layer.v1.tar+gzip",
      "size": 73109,
      "digest": "sha256:ec4b8955958665577945c89419d1af06b5f7636b4ac3da7f12184802ad867736"
    }
  ],
    "annotations": {
    "com.example.key1": "value1",
    "com.example.key2": "value2"
  }
}

OCI Image Index Specification

Image Index Property Descriptions

Example

{
  "schemaVersion": 2,
  "manifests": [
    {
      "mediaType": "application/vnd.oci.image.manifest.v1+json",
      "size": 7143,
      "digest": "sha256:e692418e4cbaf90ca69d05a66403747baa33ee08806650b51fab815ad7fc331f",
      "platform": {
        "architecture": "ppc64le",
        "os": "linux"
      }
    },
    {
      "mediaType": "application/vnd.oci.image.manifest.v1+json",
      "size": 7682,
      "digest": "sha256:5b0bcabd1ed22e9fb1310cf6c2dec7cdef19f0ad69efa1f392e94a4333501270",
      "platform": {
        "architecture": "amd64",
        "os": "linux"
      }
    }
  ],
  "annotations": {
    "com.example.key1": "value1",
    "com.example.key2": "value2"
  }
}

Image Layer Filesystem Changeset

change types

file types

File attributes

hardlinks

Platform-specific attributes

Createing

rootfs-c9d-v1/
    etc/
        my-app-config
    bin/
        my-app-binary
        my-app-tools

色々とfilesystemについての解説が続く

Non-Distributable Layers

OCI Image Configuration

用語

properties

Example

{
    "created": "2015-10-31T22:22:56.015925234Z",
    "author": "Alyssa P. Hacker <alyspdev@example.com>",
    "architecture": "amd64",
    "os": "linux",
    "config": {
        "User": "alice",
        "ExposedPorts": {
            "8080/tcp": {}
        },
        "Env": [
            "PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin",
            "FOO=oci_is_a",
            "BAR=well_written_spec"
        ],
        "Entrypoint": [
            "/bin/my-app-binary"
        ],
        "Cmd": [
            "--foreground",
            "--config",
            "/etc/my-app.d/default.cfg"
        ],
        "Volumes": {
            "/var/job-result-data": {},
            "/var/log/my-app-logs": {}
        },
        "WorkingDir": "/home/alice",
        "Labels": {
            "com.example.project.git.url": "https://example.com/project.git",
            "com.example.project.git.commit": "45a939b2999782a3f005621a8d0f29aa387e1d6b"
        }
    },
    "rootfs": {
      "diff_ids": [
        "sha256:c6f988f4874bb0add23a778f753c65efe992244e148a1d2ec2a8b664fb66bbd1",
        "sha256:5f70bf18a086007016e948b04aed3b82103a36bea41755b6cddfaf10ace3c6ef"
      ],
      "type": "layers"
    },
    "history": [
      {
        "created": "2015-10-31T22:22:54.690851953Z",
        "created_by": "/bin/sh -c #(nop) ADD file:a3bc1e842b69636f9df5256c49c5374fb4eef1e281fe3f282c65fb853ee171c5 in /"
      },
      {
        "created": "2015-10-31T22:22:55.613815829Z",
        "created_by": "/bin/sh -c #(nop) CMD [\"sh\"]",
        "empty_layer": true
      }
    ]
}

Annotations

Rules

Pre-Defined Annotation Keys

Back-compatibility with Label Schema

org.opencontainers.image org.label-schema Compatibility notes
created build-date Compatible
url url Compatible
source vcs-url Compatible
version version Compatible
revision vcs-ref Compatible
vendor vendor Compatible
title name Compatible
description description Compatible
documentation usage URLの場合にはCompatible
authors Label Schemaにはない要素
licenses Label Schemaにはない要素
ref.name Label Schemaにはない要素
schema-version OCI Image Specにはない要素
docker.*, rkt.* OCI Image Specにはない要素

Conversion to OCI Runtime Configuration

Verbatim Fields

annotation fields

Parsed Fields

Optional Fields

Annotations

Considerations

Extensibility

Canonicalization

JSON

Extended Backus-Naur Form
